模具監控器特點：

1、自主研發一體式工業電腦主機全鋁金屬外殼、多點電容觸控、單手操作、輕便快捷、安裝靈活。

2、配備高解析寬動態日本/德國高清工業相機，高強度紅外光源。

3、高精度視覺軟件采用QT+CA++平臺，可自由搭配WINDOWS/Android和LINUX系統。

整機可搭配6組相機，8組IO信號.，ROI區域任意修改靈敏度、增加、復制、刪除；

光線補償圖像銳化功能消除畫面亮度明暗差異和外部光線干擾，提高圖像清晰度；動態位移補償功能，可糾正10mm誤差，

針對液壓注塑機能準確的跟蹤開模位置偏差避免誤報；自動取樣快速導入模板圖像；

模板實時測試功能，快速的檢測ROI設置結果；

高精度視覺匹配功能，針對金屬插件注塑，錯放漏放，工件形狀，角度，震動脫落等異常實時檢測；

自動化設備匹配檢測功能；

配件參考圖

I/O信號線	相機線	主機電源	信號繼電器	磁力座	主機掛架	鏡頭	相機	光源

模具監控器的功能：

1、合模前進行模穴、模芯、產品殘留確認。

2、成型中插件放置檢測。

3、頂出后產品落下不良檢測。

4、滑塊位置、頂出返回位置確認。

5、外掛程序插入錯誤確認。

6、頂出少、折斷確認。

7、檢測產品是否有缺料或毛邊產生。

8、檢查多穴產品是否缺失。

9、檢查多色產品混色是否正確。

10、防止殘次品連續出現。

11、適用于立式/臥式注塑機、雙色注塑機、壓鑄機、沖床、機器人自動化等。

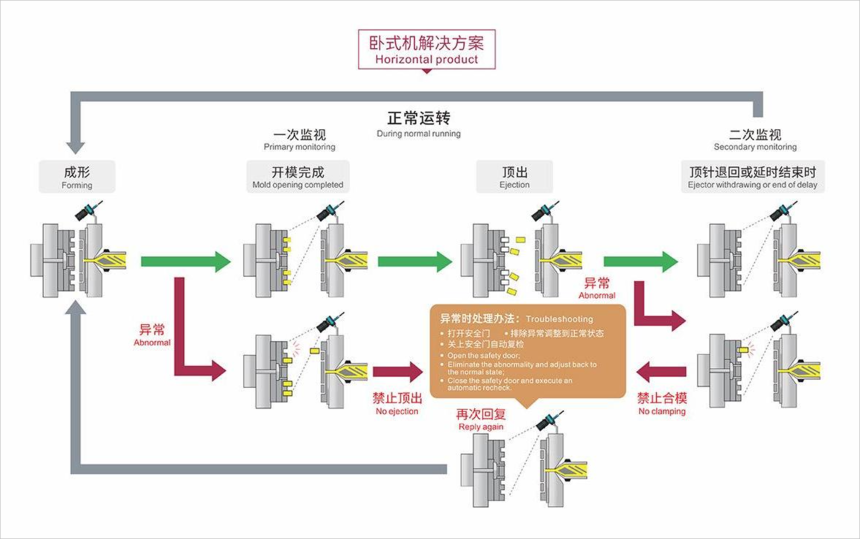

工作流程：

性能參數：

配置：
